HDPE-FITTINGEN

Ons assortiment HDPE-fittingen

We groeperen HDPE-fittingen op basis van de verbindingsmethode, omdat het las- of mechanische systeem bepaalt waar een fitting kan worden geïnstalleerd, voor welke buismaten deze geschikt is en welke uitrusting ter plaatse vereist is. Elk assortiment hieronder is geproduceerd uit zuivere PE80- of PE100-hars en geïnspecteerd op basis van dezelfde maat- en drukcriteria.

Functietypen en waar ze passen

Binnen elk verbindingsassortiment leveren wij de standaard functionele families die een pijpleidingontwerper specificeert. Bij rechte stukken worden koppelingen en verloopstukken gebruikt; richtingsveranderingen maken gebruik van 45° en 90° ellebogen; aftakverbindingen gebruiken gelijke en reducerende T-stukken; aansluitingen maken gebruik van eindkappen en stompe uiteinden; overgangen naar metalen of schroefdraadapparatuur gebruiken mannelijke en vrouwelijke adapters; stromingsisolatie maakt gebruik van kogelkranen. Zadelbeslag en reparatiekoppelingen ondersteunen live-netwerkinterventie.

Materiaal- en specificatiecontrole

Onze HDPE-fittingen zijn gegoten uit 100% geïmporteerde zuivere PE80- of PE100-hars. PE100 biedt een hogere minimaal vereiste sterkte en een betere weerstand tegen langzame scheurgroei, wat van belang is voor ondergrondse leidingen onder verkeersbelasting en voor gasnetwerken. Wij gebruiken geen herverwerkt materiaal in drukbestendige fittingen.

• Maatbereik: DN20 tot DN1200 voor het volledige beslagprogramma.
• Drukclassificaties: PN10 tot PN16, geselecteerd op maat, verbindingsmethode en medium.
• Normen: DIN 16963, ISO 4427-3, EN 12201 en EN 1555 voor gastoepassingen.
• Onderwerpen: BSP en NPT op schroefdraadadapters, met messing inzetstukken.
• Kleur: standaard zwart en blauw, met batchidentificatie.

Wanddikte, mofdiepte, weerstand van de verwarmingsspiraal en ovaliteit worden gecontroleerd als onderdeel van de procesinspectie. De fittingen zijn qua afmetingen afgestemd op onze eigen HDPE-buis, zodat een gespecificeerde DN-maat en SDR een compatibele verbinding opleveren zonder aanpassingen ter plaatse.

Toepassing Pasvorm

HDPE-fittingen zijn geschikt voor systemen waarbij corrosiebestendigheid, flexibiliteit en lange levensduur zwaarder wegen dan de stijfheid van metaal. Het materiaal is chemisch inert voor een breed scala aan vloeistoffen en roest, schilfert niet en ondersteunt geen galvanische corrosie.

• Gemeentelijke wateraan- en afvoer: ondergrondse elektriciteitsleidingen, distributietakken en serviceaansluitingen.
• Aardgasdistributie: elektrolas- en stomplasverbindingen voor lekdichte netwerken.
• Riolering en afvalwater: ondergrondse afvoer- en zuiveringsinstallatieleidingen met grote diameter.
• Landbouwirrigatie: veldzijkanten, pompaansluitingen en renovatie van het landelijke waternetwerk.
• Industriële vloeistofoverdracht: chemicaliën-, koelwater- en proceslijnen waar inertie vereist is.

Voor projecten waarbij ook warmwaterleidingen of leidingen voor gebouwen nodig zijn, bieden onze PPR-FITTING Het assortiment omvat de complementaire druk- en temperatuurtaken binnen dezelfde leveringsomvang.

Verbindings-, installatie- en locatieondersteuning

De kwaliteit van de verbindingen in een HDPE-systeem hangt af van de afstemming van de fitting op de juiste lasprocedure. We bevestigen de beoogde verbindingsmethode in de offertefase, zodat fittingen, leiding-SDR en locatieapparatuur consistent zijn.

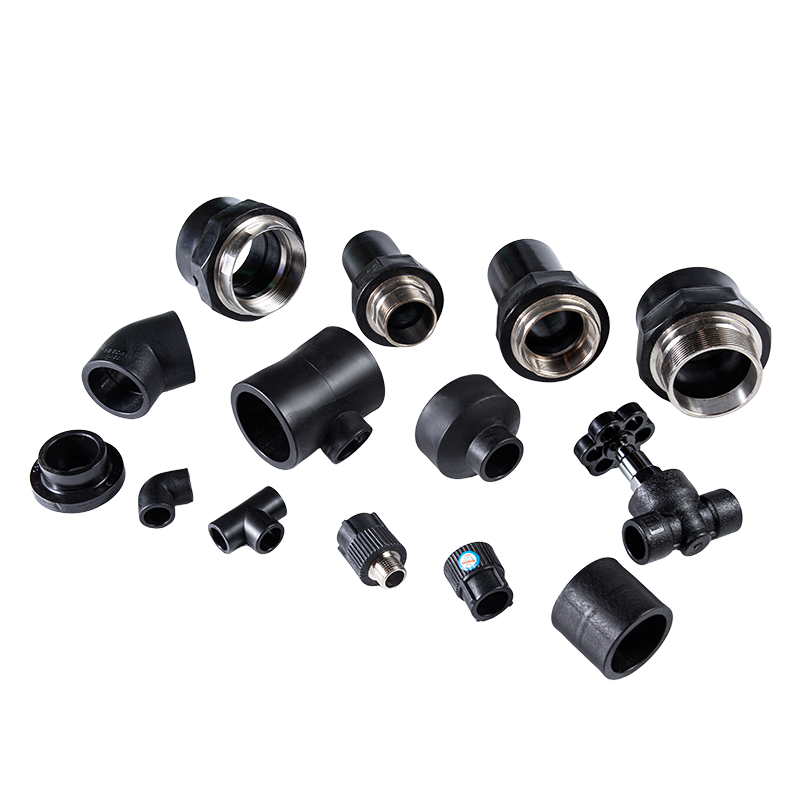

• Socketfusie: Het buisuiteinde en de fittingmof worden verwarmd en ingebracht om een homogene verbinding te vormen, meestal voor buizen onder de 110 mm.

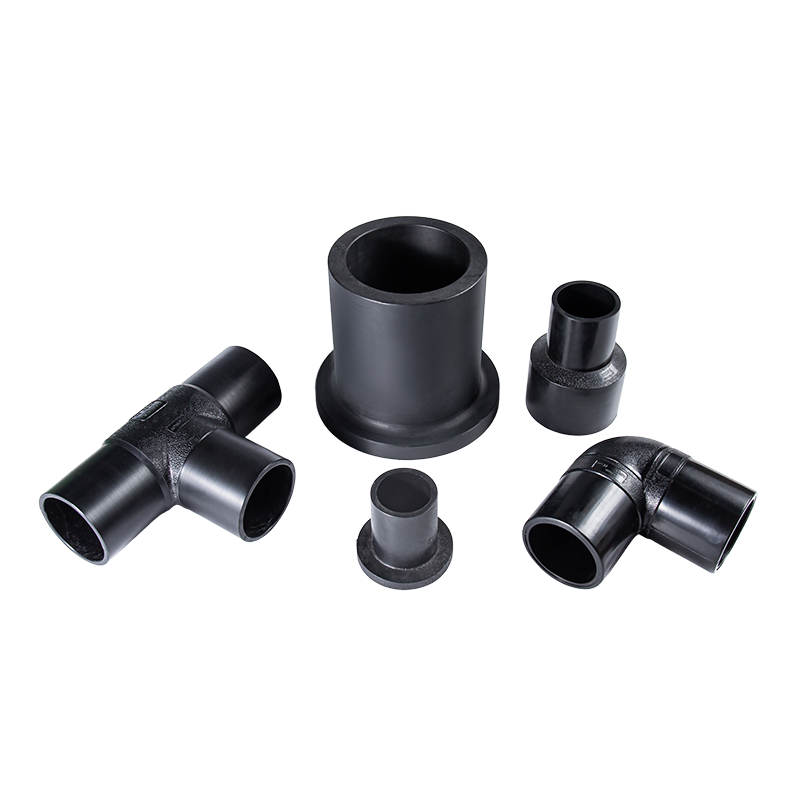

• Kontfusie: De buisuiteinden worden bekleed, verwarmd en samengeperst voor DN63 en hoger, waardoor een verbinding ontstaat die sterker is dan het buislichaam.

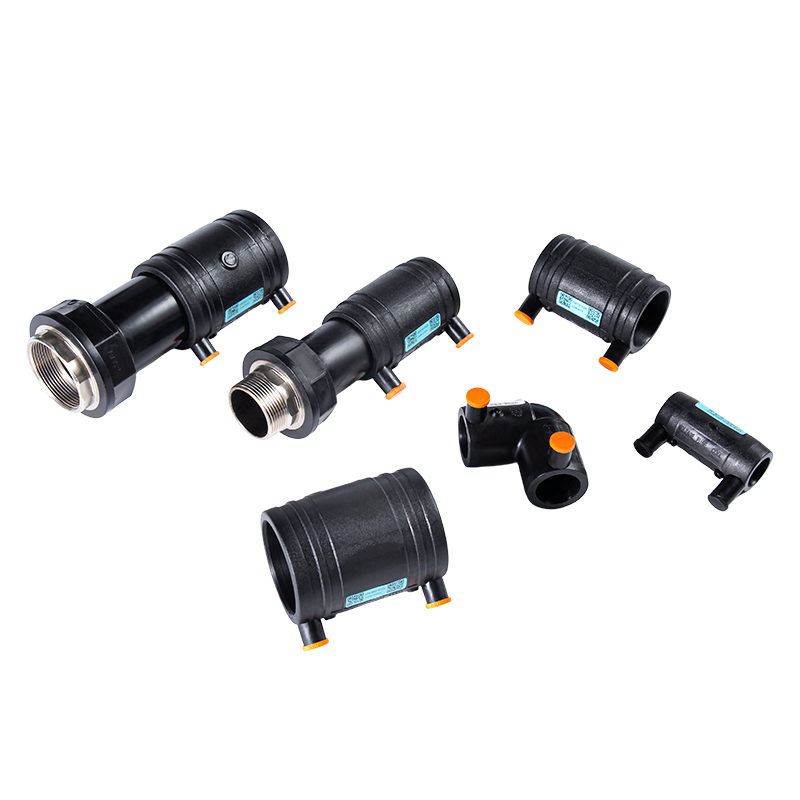

• Elektrofusie: stroom wordt toegepast op ingebedde spoelen, wat geschikt is voor besloten greppels, reparatiewerkzaamheden en gecontroleerde gasinstallaties.

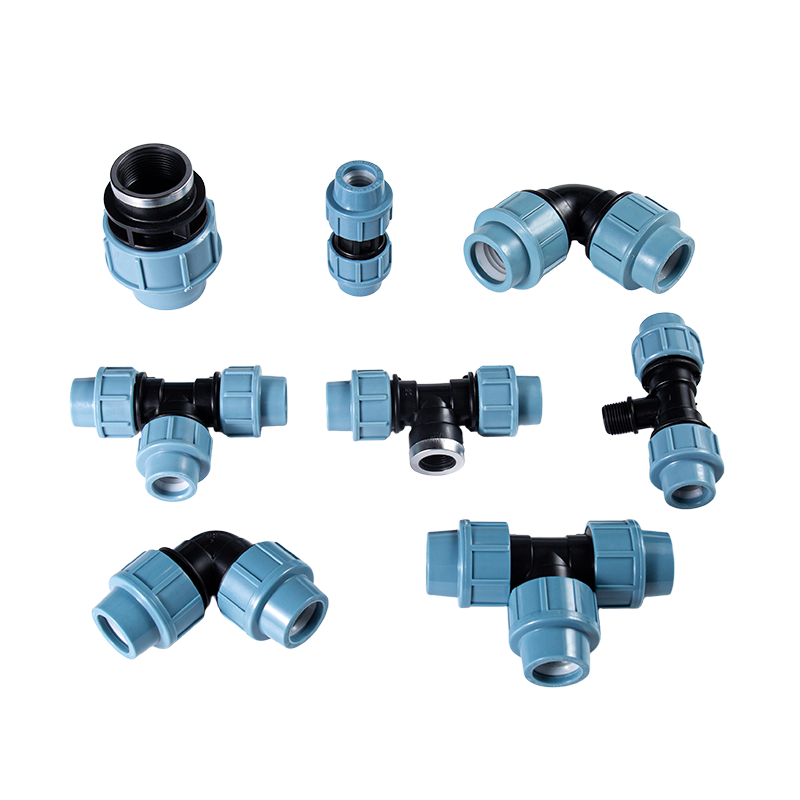

• Compressie: mechanische montage zonder verwarming voor service- en irrigatieaansluitingen.

Wij bieden installatierichtlijnen met betrekking tot verwarmingstijden, insteekdiepte, koelperioden en druktesten. Bij grotere projecten controleert ons technisch team vóór de productie isometrische tekeningen en gezamenlijke schema's, zodat de geleverde montageset aansluit bij de geïnstalleerde configuratie.

Kwaliteitsborging en acceptatie

De productie verloopt onder een volledig procescontrolesysteem, van de inname van grondstoffen tot de vrijgave van de eindproducten. Shanghai Zhongsu Pipe Co., Ltd. is ISO 9001-, ISO 14001- en OHSAS 18001-gecertificeerd en exploiteert een CNAS-geaccrediteerd laboratorium voor materiaal- en producttests.

• Bemonsteringstests op elke productiebatch.
• Routinematige procesinspectie met vaste tussenpozen tijdens het gieten.
• Maat-, druk- en uiterlijkcontroles door de kwaliteitsafdeling.
• Fabrieksinspectierapporten beschikbaar als kwaliteitsdocumentatie voor geleverde partijen.

Acceptatiedocumentatie wordt opgesteld volgens de overeengekomen specificatie, inclusief standaardreferentie, maat, drukwaarde en materiaalkwaliteit. Wanneer voor een project getuigentesten door derden of klanten nodig zijn, stemmen wij het inspectieschema af met de vertegenwoordiger van de koper.

Maatwerk, verpakking en levering

Wij vervaardigen op maat gemaakte HDPE-fittingen en ondersteunen OEM- en ODM-levering voor distributeurs en projectaannemers. Afwijkende afmetingen, speciale aftakkingshoeken, specifieke kleureisen en private-label verpakkingen kunnen op basis van goedgekeurde tekeningen of monsters worden geproduceerd.

De fittingen worden in gespecificeerde hoeveelheden verpakt in transparante plastic zakken en in speciale dozen geplaatst. De pijp wordt gebundeld en verpakt in geweven zakken. Verpakkingshoeveelheden, doosmarkering en palletconfiguratie worden bij de bestelling bevestigd, zodat de goederen klaar zijn voor uitgifte op locatie of magazijnopslag.

Onze maandelijkse aanvoercapaciteit bedraagt ​​tientallen volle containers. De standaardlevering bedraagt ​​doorgaans ongeveer 15 dagen, waarbij het definitieve schema afhankelijk is van de bestellijst en de huidige productielading. We houden voldoende voorraad aan van reguliere buizen en fittingen om herhaal- en gemengde bestellingen te ondersteunen.

Informatie die we gebruiken om uw oplossing te configureren

Om een nauwkeurige montageconfiguratie en offerte op te maken, werken wij vanuit onderstaande projectgegevens. Indien er nog geen volledige stuklijst beschikbaar is, is een isometrische tekening of gezamenlijke planning voor ons voldoende om de paslijst samen te stellen.

Voor een volledige systeemofferte combineert u het montageschema met onze HDPE-BUIS assortiment, zodat buizen en fittingen volgens dezelfde specificatie worden geleverd en samen worden geleverd.

Onderhoud, reserveonderdelen en onderhoudsgemak

HDPE-fittingen vereisen onder normale bedrijfsomstandigheden geen verf, kathodische bescherming of geplande vervanging. De lasverbinding wordt onderdeel van de pijpleiding, dus het onderhoud concentreert zich op de bediening van de klep, flensinspectie en periodieke druktesten in plaats van het vervangen van fittingen.

Wanneer reparatie nodig is, maken elektrolaszadelbeslag, reparatiekoppelingen en eindkappen interventies op een bestaande leiding mogelijk. Wij leveren vervangende fittingen in de originele specificatie en kunnen historische maten matchen voor netwerkuitbreidingen of renovatieprojecten.

Veelgestelde vragen

Welk HDPE-fittingassortiment moet worden gebruikt voor een bepaalde buismaat?

Mofverbindingsfittingen zijn ontworpen voor kleine tot middelgrote buizen, doorgaans kleiner dan 110 mm. Stomp- en elektrolasfittingen bestrijken DN63 tot DN1200. Knelfittingen worden gebruikt voor geselecteerde service- en irrigatieaansluitingen waar hitteverbindingen niet praktisch zijn.

Welke materiaal- en drukwaarden gebruiken uw HDPE-fittingen?

Wij vormen uit zuivere PE80- of PE100-hars. Drukclassificaties lopen van PN10 tot PN16, afhankelijk van het fittingtype en de maat, met elektrolasfittingen met een classificatie van PN16 voor water en PN10 voor gas. Normen omvatten DIN 16963, ISO 4427-3, EN 12201 en EN 1555.

Ondersteunt u aangepaste en OEM/ODM HDPE-fittingen?

Ja. Wij produceren op maat gemaakte HDPE-fittingen volgens goedgekeurde tekeningen of monsters en leveren OEM- en ODM-programma's voor distributeurs en aannemers, inclusief niet-standaard afmetingen, speciale filiaalconfiguraties en private-label verpakkingen.

Hoe wordt de kwaliteit vóór verzending gecontroleerd?

Elke batch wordt bemonsterd en getest, met tijdens de productie op vaste tijdstippen inspecties tijdens het proces. Ons CNAS-geaccrediteerde laboratorium ondersteunt materiaal- en producttests, en fabrieksinspectierapporten worden uitgegeven als kwaliteitsdocumentatie voor geleverde partijen.

Wat is de typische levertijd en verpakking?

De standaardlevering bedraagt ​​ongeveer 15 dagen, afhankelijk van de bestellijst en het huidige productieschema. Fittingen worden in gespecificeerde hoeveelheden in zakken verpakt en in speciale dozen verpakt; pijp is gebundeld en verpakt in geweven zakken. Verpakkingsgegevens worden bij elke bestelling bevestigd.

Kunnen jullie buizen en hulpstukken als één pakket leveren?

Ja. Wij produceren HDPE-buizen van DN20 tot DN1200 en de bijbehorende fittingseries, zodat een project kan worden geleverd met buizen, fittingen en verbindingsaccessoires volgens één specificatie vanuit één productiebron.
